◇  主要用途與適用范圍

自愈式低壓并聯電容器適用于頻率50Hz或60Hz低壓電力系統，主要用于提高功率因數，減少無功損耗，改善電壓質量等，是國家大力推薦使用的最佳節電產品。

執行標準：GB/T 12747-2017；IEC60831：2014

◇  工作條件

電容器從電源切除后一定要保證電容器剩余電壓降至10%額定電壓才允許再次投入，通常情況這個時間約需180s，所以控制器要選用帶有切除后，再投入有再投鎖定時間功能的控制器。如果采用一般控制器，要另裝快速放電設施。對于采用等電位投切開關的可以不受此限。

海拔高度不超過2000m。

環境溫度類別-25/C，最低溫度-25℃，最高溫度C類（最高不超過50℃，24小時內溫度平均值不超過40℃，一年內溫度平均值不超過30℃）。電容器應保證在良好通風條件下工作，不允許在密閉不通風環境下工作。

◇  技術參數

額定電壓：230V，400V，450V，480V，525V，690V，750V，1200V，其他電壓可特殊訂貨。

額定容量：0.4～0.69kV的1～60kvar，其他電壓等級的容量另定。

額定頻率：50Hz或60Hz。

容量允差：-5%～+10%。

損耗角正切值：20℃時tanδ≤0.001。

耐電壓：極間2.15倍額定電壓5秒鐘，極殼間2Un+2kV或3kV，取較高方，10秒，無永久擊穿或閃絡。

最高允許過電壓：1.1倍額定電壓時，每24小時中不超過8小時；1.15倍額定電壓時，每24小時中不超過30分鐘；1.2倍額定電壓時，不超過5分鐘；1.3倍電壓時，不超過1分鐘。

最大允許電流：允許電流不超過1.3倍額定電流下運行。過渡過電流，考慮過電壓，電容正偏差以及諧波的影響，過渡過電流最大不超過1.43倍額定電流。

接法：△角接，Y星接，Y-星接中性點引出，|||三節段式，單項式等各種接法，其他接法根據用戶需要商定。

自放電性能：電容器斷電后3分鐘剩余電壓從Un降至50V以下。

符合標準：GB/T12747-2017，IEC60831：2014。

◇  產品特點

體積小、重量輕、安裝方便

損耗低、發熱少、溫升低、節能效果佳。

自愈性能好，可靠性高、使用壽命長

內裝自放電電阻和保險裝置，安全性高

干式結構、不漏油、安全環保無污染

特制金屬外殼、耐腐蝕、美觀牢固

◇  訂貨須知

電容器額定電壓的選用一定要根據網路電壓，并且考慮電容器的投入會抬高電壓。往往網路實際電壓會高于網路標稱電壓很多。電容器電壓等級的選用至少比網路標稱電壓高5%，例如380V電網至少用400V的電容器，660V電網至少用690V的電容器。尤其當電容器回路串有電抗器時，電容器端子上的電壓會隨所串電抗器的電抗率而相應提高，此時電容器額定電壓應根據所串電抗率計算后確定。電容器額定電壓的選擇也不能一味追求選得越高越好，電壓選高了而實際使用電壓又較低時將造成電容器的實際輸出容量大為下降。

電容器不能用實測電流大小來判斷電容器是否合格。應該以微法表測量電容器的電容值來判斷。三相電容器：其任意兩個端子之間電容實測值應為電容器銘牌標注總電容值的二分之一，其誤差在-5%~+10%以內。單相電容器：兩個端子之間的電容實測值應為電容器銘牌標注總電容值，其誤差在-5%~+10%以內。

本公司為溫度類別C類電容器，其最高環境溫度不超過50℃，24小時內平均溫度應不超過40℃，一年內平均溫度應不超過30℃。

電容器是諧波的低阻抗通道，在諧波下大量諧波注入電容器，使電容器局部放電性能下降并且過電流過電壓，電容器還會使諧波放大甚至發生諧振，危機電網安全，并使電容器壽命大大下降。尤其是金屬化電容器，由于其結構特點最怕諧波，所以在諧波大的場合，電容器一定要在串抑制諧波電抗器下使用。在國外發達國家?guī)缀鹾苌倏吹讲淮种浦C波電抗器使用的。整流設備，中頻爐，電弧爐，電力電子裝置（變頻調速機、可控硅調壓、可控硅控制設備、逆變電流、變頻及感應加熱場合），磁性鐵芯設備（變壓器、工頻感應爐，電焊機、劣質電動機）都是諧波發生源。

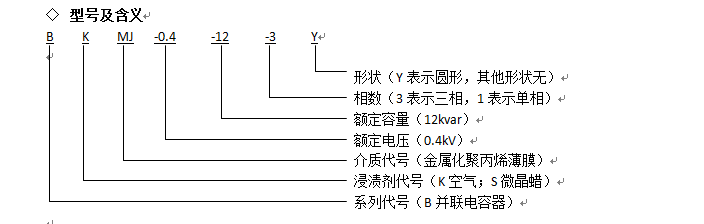

訂購電容器時一定要按電容器型號標注方法正確訂購。例如380V網路容量15kvar三相BSMJ電容器，訂貨時應選型號BSMJ0.4-15-3。

電容器再投入需剩余電壓降至10%Un以下，斷開電源5min后進行短路放電才能觸及或測試，以防人身觸電或損壞測試設備。

輕負荷時，即變壓器處在空載或輕載時，一定要把電容器切除，不允許在未采取任何措施下投入電容器，嚴重時會發生諧波放大，損壞電容器甚至燒毀變壓器。

電容器呈容性。當與電網感性負載相連時，容性和感性這兩個參數在某一巧合時會發生諧波，這是使用電容器時必須有所估計的，電容器裝置各分組容量設計必須事先進行諧振驗算，避開諧振點。

當電容器與電動機作固定連接時（俗稱就地補償），電容器的容量選擇一定要使其電流小于電動機勵磁電流的0.9倍（對于電動機停止時無慣性的特殊設備可以不按此列）。

當電動機裝有Y/△啟動裝置時，就地補償電容器應按特定接法才能使用，簡單地并接在電動機上是錯誤的。

功率因數控制型控制器在輕負荷投入較大容量電容器時易發生投切振蕩，所以控制器應選擇不會發生投切振蕩的無功電流或無功功率型控制器。

電容器只允許直立安放使用，不允許臥放使用。

選用斷路器做保護時，應按電容器額定電流的1.5倍選擇，瞬動電流整定值10ln，嚴禁操作斷路器進行電容器分合閘。
